Комплект для демонстрации электромагнитных волн — учебный демонстрационный комплекс для изучения волновых свойств электромагнитного излучения в курсе физики. Оборудование позволяет наглядно исследовать распространение, отражение, преломление, интерференцию, дифракцию, поляризацию и поглощение электромагнитных волн.
В основе комплекса — СВЧ-передатчик и приёмник с рупорными антеннами, обеспечивающие направленное излучение и регистрацию электромагнитного сигнала. Металлические экраны, поляризационная решётка, парафиновая призма, поглощающие и преломляющие элементы позволяют последовательно демонстрировать основные волновые явления и сопоставлять их с закономерностями, знакомыми учащимся по оптике.
Комплект предназначен прежде всего для демонстрационного эксперимента в кабинете физики. Он помогает перевести сложные темы электродинамики из области абстрактных схем и формул в наблюдаемый физический эксперимент, где изменение положения, ориентации и материала препятствия непосредственно влияет на принимаемый сигнал.
Электромагнитная волна как наблюдаемый физический процесс
Электромагнитные волны невозможно увидеть непосредственно, поэтому их изучение особенно нуждается в качественном демонстрационном оборудовании. Комплект позволяет визуализировать проявления волновых закономерностей через изменение уровня принимаемого сигнала и наглядно показать, как электромагнитное излучение взаимодействует с различными материалами и препятствиями.
Такой формат позволяет связать теоретические понятия — длину волны, направление распространения, отражение, преломление, интерференцию, дифракцию и поляризацию — с реальными физическими наблюдениями.
Распространение электромагнитных волн
СВЧ-передатчик формирует направленный поток электромагнитного излучения, а приёмник регистрирует принимаемый сигнал. Это позволяет демонстрировать прямолинейное распространение электромагнитных волн и исследовать зависимость принимаемого сигнала от взаимного расположения передатчика, приёмника и объектов, находящихся между ними.
На этой основе удобно вводить представление об электромагнитной волне как о физическом процессе, способном распространяться в пространстве и взаимодействовать с веществом.
Отражение электромагнитных волн
Металлические экраны позволяют демонстрировать отражение электромагнитного излучения и проводить качественное сравнение с законами отражения света. Учащиеся получают возможность увидеть общность волновых закономерностей для различных участков электромагнитного спектра.
Практическая демонстрация особенно ценна при изучении электродинамики, поскольку делает явление отражения электромагнитных волн понятным не только на уровне схемы, но и как реально регистрируемый эффект.
Преломление электромагнитного излучения
Парафиновая призма используется для демонстрации изменения направления распространения электромагнитной волны при прохождении через другую среду. Эксперимент позволяет провести прямую аналогию с преломлением света и показать единство законов волновой физики.
Наличие отдельного преломляющего элемента делает тему особенно наглядной и помогает связать электродинамику с уже известными учащимся оптическими явлениями.
Интерференция электромагнитных волн
Комплект позволяет наблюдать интерференционные явления, возникающие при наложении электромагнитных волн. Изменение интенсивности принимаемого сигнала показывает, что результат взаимодействия зависит от фазовых соотношений волн.
Интерференция относится к ключевым доказательствам волновой природы излучения, поэтому её демонстрация занимает важное место при изучении электромагнитных волн и общей волновой физики.
Дифракция
Металлические экраны и вспомогательные элементы позволяют демонстрировать дифракцию — отклонение от прямолинейного распространения волны при взаимодействии с препятствиями и отверстиями, размеры которых сопоставимы с длиной волны.
Наглядное наблюдение дифракционных эффектов помогает понять, почему волновые процессы нельзя полностью описать только геометрическими представлениями о направлении распространения излучения.
Поляризация электромагнитных волн
Поляризационная решётка позволяет исследовать зависимость прохождения электромагнитного излучения от ориентации металлических проводников относительно направления электрической составляющей волны.
Демонстрация поляризации даёт наглядное представление о поперечном характере электромагнитных волн и позволяет связать эксперимент с теоретическим описанием электромагнитного поля.
Поглощение электромагнитного излучения
В комплект входят элементы из различных материалов, позволяющие сравнивать их взаимодействие с электромагнитным излучением. Одни материалы преимущественно отражают сигнал, другие пропускают или поглощают его в большей степени.
Сравнение поведения металлических, диэлектрических и поглощающих элементов помогает сформировать более целостное представление о взаимодействии электромагнитных волн с веществом.
Связь электродинамики и оптики
Одно из главных достоинств комплекта — возможность показать общность законов, по которым распространяются электромагнитные волны различных диапазонов. Отражение, преломление, интерференция, дифракция и поляризация рассматриваются не как изолированные оптические эффекты, а как универсальные проявления волновой природы электромагнитного излучения.
Такой подход помогает учащимся связать разделы школьной физики между собой и сформировать системное представление об электромагнитном поле и электромагнитных волнах.
СВЧ-передатчик и приёмник
Передающий и приёмный блоки выполнены с рупорными антеннами, которые формируют направленное излучение и обеспечивают удобную работу при демонстрации волновых явлений. Органы управления и индикация приёмника позволяют отслеживать изменение уровня принимаемого сигнала при изменении условий эксперимента.
Отдельные передающий и приёмный блоки дают возможность свободно изменять взаимное расположение оборудования и демонстрационных элементов, что необходимо для изучения различных свойств электромагнитных волн.
Демонстрационное оборудование для кабинета физики
Комплект предназначен для оснащения кабинетов физики общеобразовательных организаций, физических практикумов и учебных лабораторий. Он может использоваться при изучении электродинамики, электромагнитных волн, волновой оптики и смежных разделов курса физики.
Оборудование особенно полезно в тех темах, где традиционной схемы на доске недостаточно: учащиеся наблюдают реальную реакцию приёмника на изменение положения экранов, призмы, решётки и других элементов и получают непосредственное подтверждение изучаемых закономерностей.
Комплексный подход к изучению волновых явлений

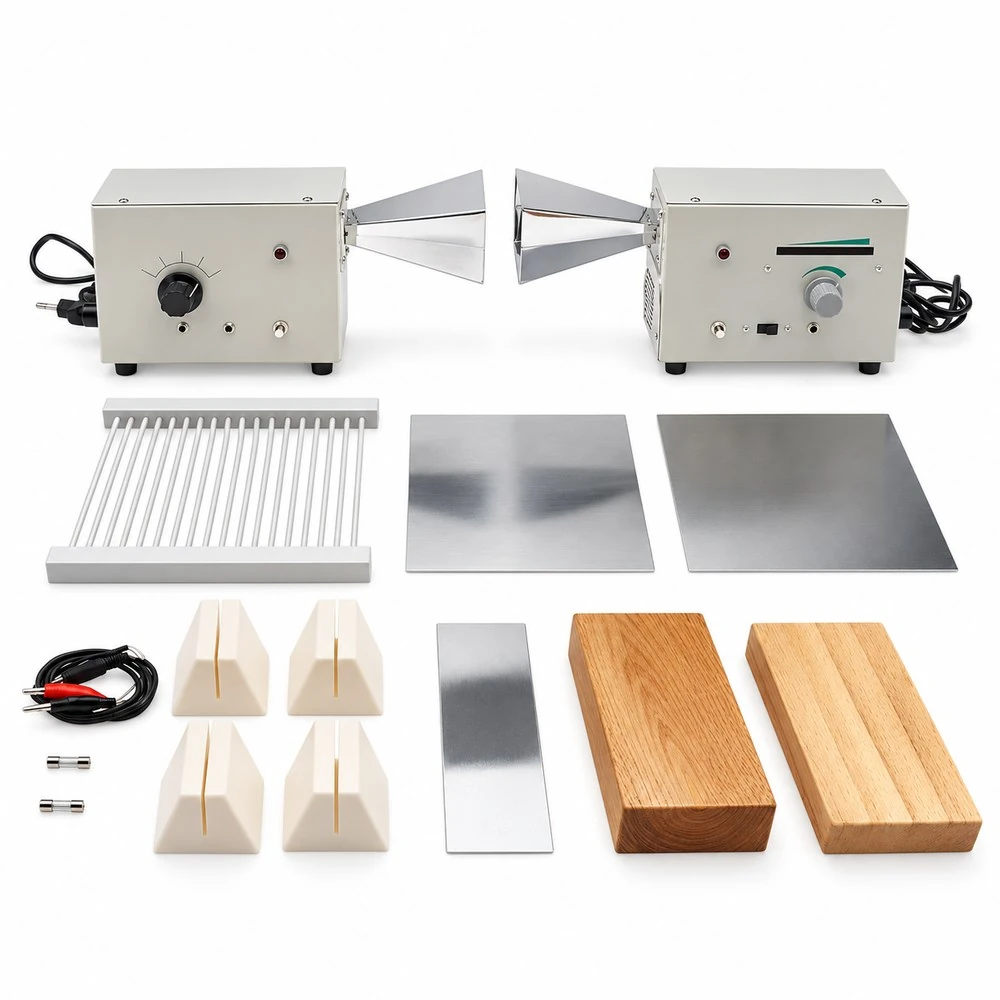

В одном комплекте объединены источник и приёмник электромагнитного излучения, отражающие экраны, поляризационная решётка, преломляющий элемент, поглощающие материалы и необходимые держатели. Благодаря этому основные волновые явления можно изучать в рамках единой демонстрационной системы без подбора разрозненного оборудования.
Комплект формирует логичную последовательность изучения: от распространения электромагнитных волн и взаимодействия с препятствиями — к более сложным явлениям интерференции, дифракции и поляризации.
Для базового и углублённого изучения физики
Оборудование подходит как для первого знакомства с электромагнитными волнами, так и для более подробного рассмотрения волновых процессов. Наглядность демонстраций позволяет использовать комплект при объяснении базовых закономерностей, а разнообразие элементов — углублять материал при профильном изучении физики.
Комплект для демонстрации электромагнитных волн представляет собой полноценный учебный инструмент для изучения одной из ключевых тем современной физики и позволяет показать единство электродинамических и оптических явлений на реальном экспериментальном оборудовании.
