Комплект электроснабжения кабинетов физики и химии КЭС предназначается для электротехнического оснащения кабинетов, лабораторий физики и химии общеобразовательных учреждений, применяется для обеспечения электропитанием приборов, установок, электросхем при проведении демонстрационных опытов, фронтальных и лабораторных работ, практикумов, кружковых и факультативных занятий, в которых используются разнообразные электроприборы. Комплект поможет осуществить безопасное и удобное электроснабжение рабочего места учителя переменными напряжениями 220 В, 50 Гц и 42 В, 50 Гц, и 15 рабочих мест учеников переменным напряжением 42 В, 50 Гц. Комплект электроснабжения кабинетов физики и химии позволяет преобразовать переменное напряжение 220В в напряжение 42 В. При монтаже должна обеспечиваться разводка к рабочим местам учеников.
В металлический корпус установлено: понижающий трансформатор 220/5/42 В мощностью 0.63-1.2 Кв-А, три диодных выпрямительных моста, собранных параллельно для увеличения мощностных характеристик по току и коммутационных элементов, автоматические выключатели АВ1 АВ3 (двухполюсные) для включения электропитания по рядам парт и коммутации (одновременно) индикаторных ламп, АВ4 (УЗО) для подключения сети и осуществления защиты от токов утечки при прикосновении человека, Т1 Т2 автоматы, служащие для выбора рода тока питания потребителей 4 В либо ~42 В.
При питании потребителей от источника 4 В осуществляется двухполупериодное выпрямление выпрямительными мостами М1 М3 и подача постоянного тока непосредственно по рядам мест учащихся.
При питании от источника ~42 В напряжение получается непосредственно с клемм трансформатора и коммутируется универсальными элементами управления АВ1-АВ3.
Габаритные размеры щита в упаковке, см: 40*40*16. Вес щита 25 кг.
Габаритные размеры упаковки с розетками и проводом 32х32х8 см.
Вес 6,5 кг.

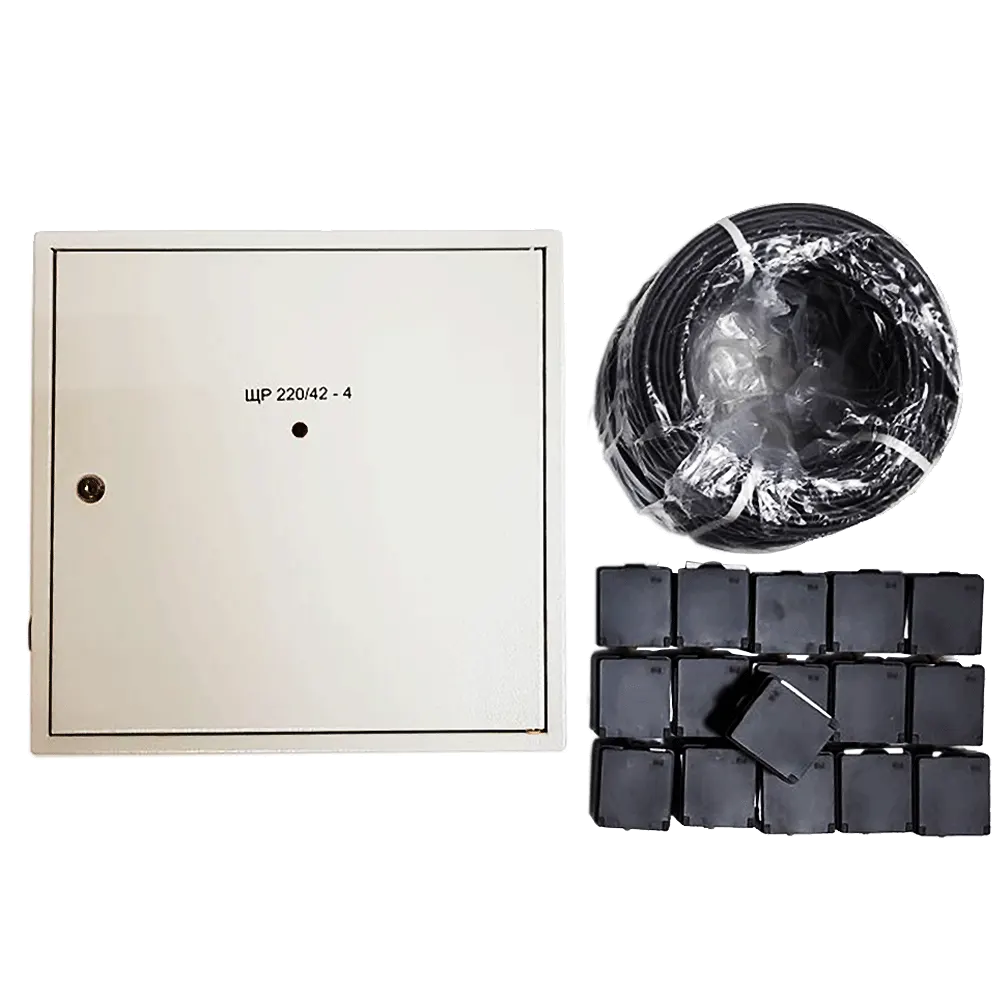

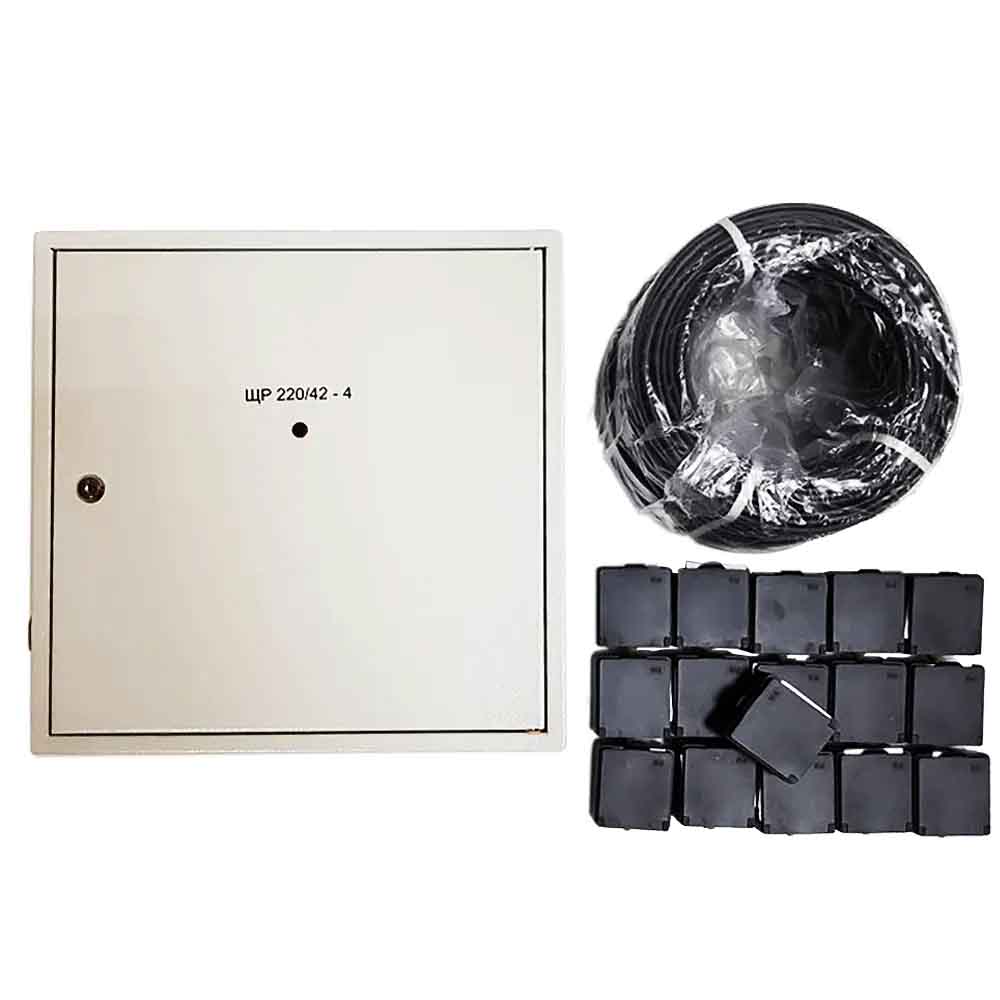

В комплект электроснабжения кабинетов физики и химии входят:
Щит распределительный в упаковке (с паспортом) – 1 шт.,
Розетка электрическая 42 В – 16 шт.,
Провод электрический – 100 м.,
Коробка для провода и розеток – 1 шт., руководство по эксплуатации – 1 шт.
Комплектность поставки:
Технические характеристики прибора:
Потребляемая мощность КВ-А до 0,8
Электропитание от сети переменного тока: напряжение В, частота Гц 220-250-60
Выходное напряжение при изменении тока нагрузки: от «0» до «Мах» от источника ~42 В 42-38
От источника 4 В 4: 2,8
Максимально допустимый ток от источника: ~42 В (а) Трех линий одновременно 10 (до 20 минут) 5 (до 40 минут)
Максимально допустимый ток от источника: 4 В (а) Трех линий одновременно 15 (до 20 минут) 10 (до 40 минут)
КЭС изготовлен в жестком металлическом корпусе, который способен обеспечить защиту электрических элементов и монтажа от различных повреждений и доступа людей к токоведущим частям оборудования.
Также возможна сборка индивидуальных комплектов электроснабжения по индивидуальному техническому заданию.
Страна производитель: Россия
